余姚优职教育:UG编程实战刀轨操作

 余姚UG出图培训——余姚优职模具数控培训，专注技术，专注教学，紧跟工厂需求，为行业输送了大批模具技术人才，得到社会的广泛认可。优职专业开设模具和数控课程，模具被誉为工业之母，设计和数控就业范围广。优职教学包含产品设计 模具设计 加工中心编程 雕刻机编程 汽车模具编程 数控车床 4轴编程 5轴编程等多课程培训，一站式学习服务，并可根据学员需求，定制课程。下面是小编整理的ug的一些资料，仅供参考。 UG编程实战刀轨操作、

在操作导航器中可以进行刀轨的生成、确认、列出、后处理等各种针对刀轨的操作。

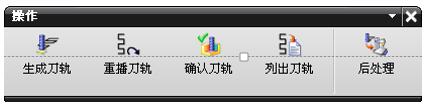

在操作对话框底部有图标，分别为生成、重播、确认、列表，与工具条上的对应功能相同，但是操作对话框中的操作只针对当前创建的操作，而通过工具条可以对选择的一个或多个操作进行刀轨操作。另外也可以通过菜单和操作导航器的右键菜单选择重播、确认、列表进行刀轨操作。
生成刀轨
创建操作时，可以在操作对话框底部直接进行单击图标进行生成，也可以选择“确定”保存刀轨而不生成。
对于未生成的刀轨或者更改了参数选项、改变了父节点组的操作，可以在选择操作后单击工具条上的生成刀轨图标进行运算生成刀轨。
重播刀轨

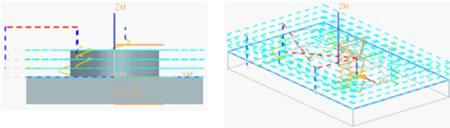

重播刀轨是在图形窗口中显示已生成的刀具路径。通过重播刀轨，可以验证刀具路径的切削区域，切削方式，切削行距等参数。

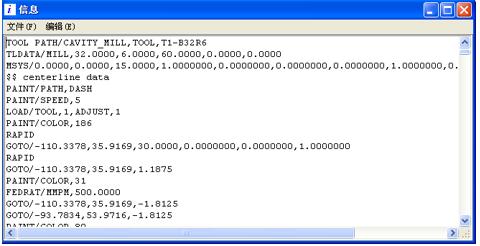

列出刀轨对于已生成的刀轨的操作，可查看各操作所包含的刀具路径信息。
确认刀轨
对于已生成的刀具路径的操作，可在图形窗口中以线框形式或实体形模拟刀具路径。让用户在图形方式下更直观地观察刀具的运动过程，以验证各操作参数定义的合理性。

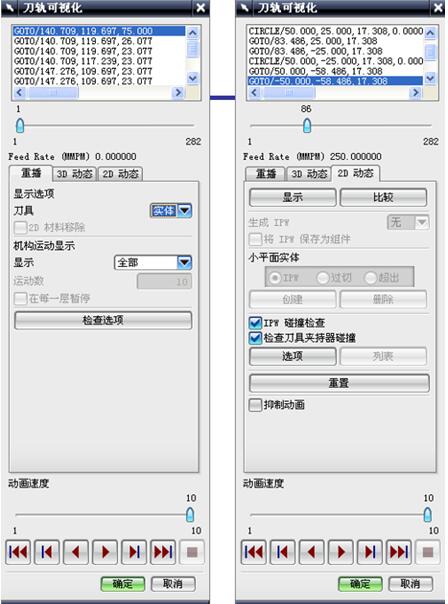

选择确认图标，系统将打开一个可视化刀轨轨迹对话框，在中间可以选择重播、3D动态、2D动态3种不同方式可视化检视方式。并通过底部的按钮进行播放、后退、单步前进、单步后退、前一个操作、下一个操作的控制。
